Elektroproduction

Wir bieten das DPS-Hochkapazitätsbestücken auf automatischen Produktionslinien an sowie das DPS-Hochkapazitätsbestücken mit THT Bestücken und Finalmontage von Ihren Produkten.

Wir sind bereit, mit modernsten Technologien von der Stückproduktion über die Kleinserien- bis zur Serienproduktion nach der gelieferten Dokumentation herzustellen. Entwicklung und Produktion von Mustern, Entwicklung von Dokumenten und Unterlagen sowie die anschließende Montage.

Zu den Abfülllinien gehören die automatische Bestückung von Leiterplatten, der automatische Druck von Lötpasten mit Kontrollpunkten für die sofortige Qualitätskontrolle, automatische Bestückungsautomaten für die meisten vorhandenen Arten von SMD-Bauteilen, einschließlich Steckverbinder, Lötofen mit Temperaturprofileinstellung und aktiver Kühlung, automatischer optischer Mirtec- und Göpel-Tester für die Bestückungskontrolle. Lage und Polarität der Bauteile, Lötqualität, Lasermessung der Bauteilhöhe (Mirtec).

Auftragstätigkeiten:

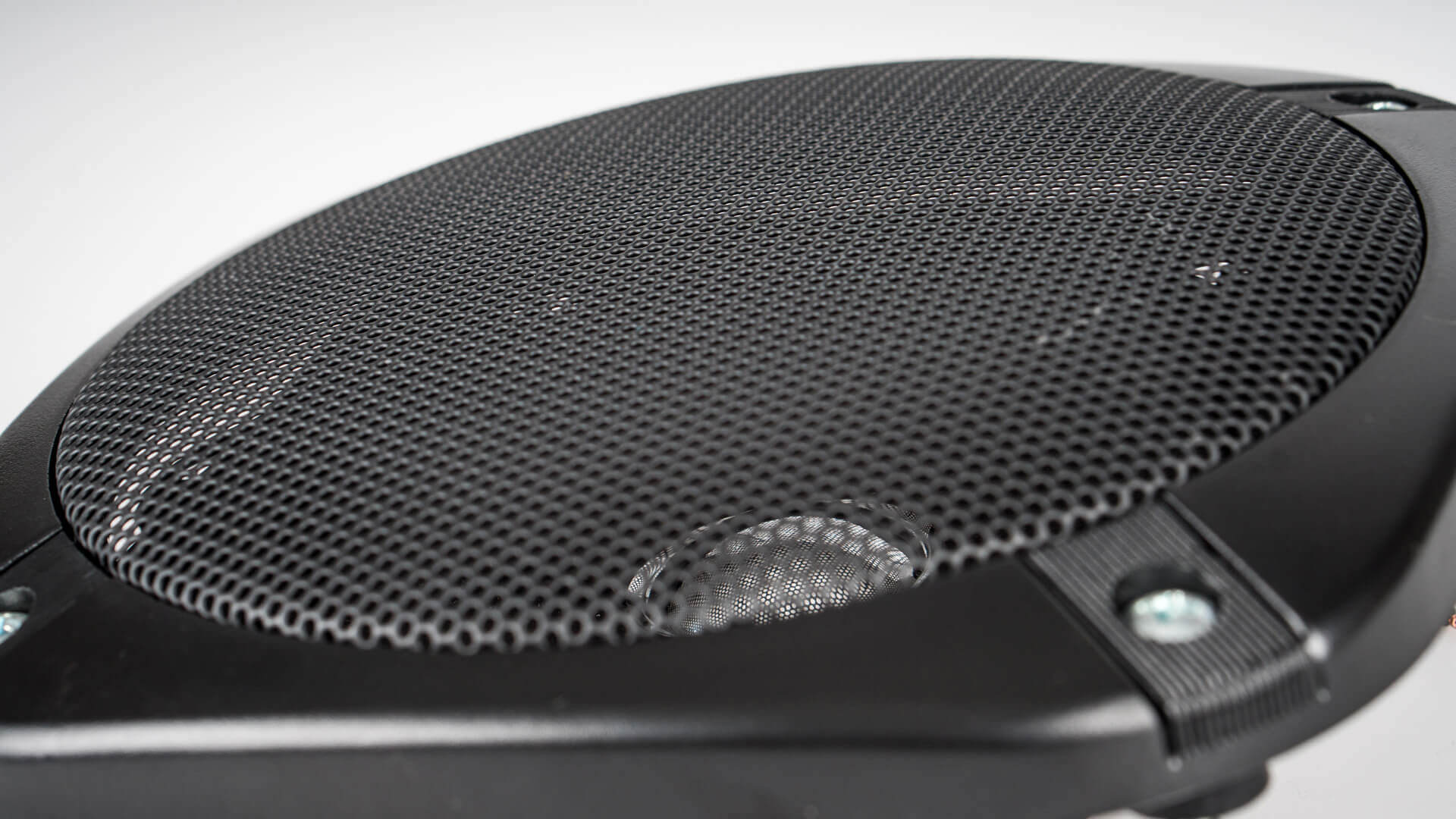

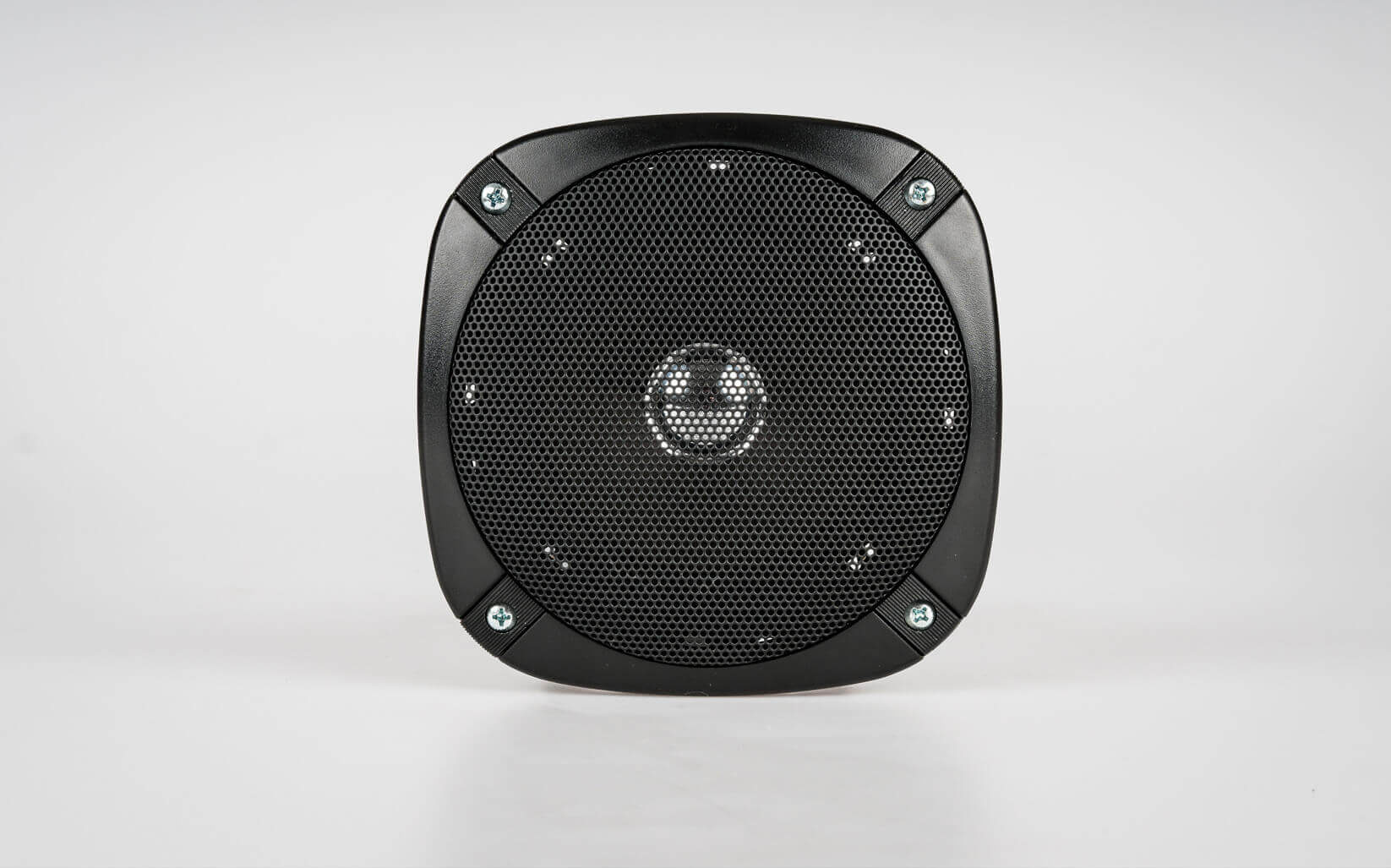

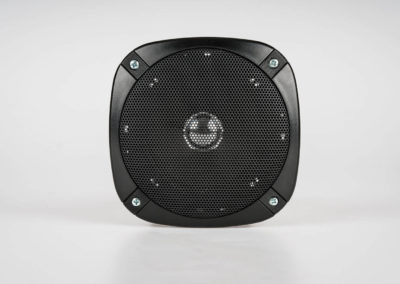

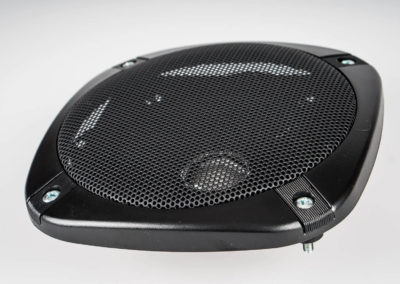

Audio-Garnituren und Zubehör für Busse, einschließlich Ersatzteile,
Bestückung von SMT und THT auf den YAMAHA- und MYDATA-Linien, einschließlich der Bereitstellung von Materialien und Produktionsunterlagen,
Entwicklung und Konstruktion,
Montage und Installation.

Finalproduktion:

Leistungsverstärker, Mixer usw.,
Multimedia-Panels.

Mögliche Bestandteile von sonstigen Serviceleistungen:

Sicherstellung der Produktion von nicht bestückten und bestückten Leiterplatten,
Erstellung von Zeichnungen und Dokumentation,
Herstellung von mechanischen Teilen,
Montage von Platten mit mechanischen Teilen mit manueller Nachbestückung,
Fertigstellung der Produkte, einschließlich Überprüfung und Verpackung,
Schlüsselfertige Produkte, die unter der Marke des Kunden (OEM) geliefert werden.

Automatisches Bestücken

Technische Montagemöglichkeiten – Linie „YAMAHA“:

Bestückungskapazität: bis zu 30.000 SMD-Bauteile / Stunde (nach IPC9850).

Produktionsdurchsatz: bis zu 100.000 Leiterplatten / Monat (je nach Leiterplattengröße, Anzahl, SMD-Bauteilsortiment pro Leiterplatte).

Leiterplattengröße: Leiterplatte min. 50 x 50 mm bis max. 450 x 400 mm.

Montagegenauigkeit: 0,05 mm / Chip (QFP).

Abmessungen der Komponenten: vom Typ 0201 bis 32×32 mm, Gehäusehöhe maximal 15 mm.

Anzahl der Positionen – 8 mm: 96.

Chips / Gehäuse: gebräuchliche Typen.

Technische Montagemöglichkeiten – Linie „MYDATA“:

Installationskapazität: bis zu 30.000 SMD-Bauteile / Stunde (nach IPC9850).

Produktionsdurchsatz: bis zu 100 000 Platten / Monat.

Leiterplattengröße: Leiterplatte min. 50 x 50 mm bis max. 450 x 400 mm.

Montagegenauigkeit: XY-Achse 15 µm / 3 Sigma.

Abmessungen der Bauteile: 0,6×0,6×0,25 bis 56 x 56 x 15 mm.

Anzahl der Positionen – 8 mm: 144.

Chips: 0402 und größer, SOIC, PLCC, TSOP, QFP, BGA, Flip-Chip, CSP, SMD-Steckverbinder usw.

YAMAHA-Montagelinie in der Elmet-Produktion

Fertigstellung der Produkte:

Wir bieten die komplette Bestückung von Leiterplatten (PCBs) zum Endprodukt gemäß den Anforderungen des Kunden, einschließlich Chipprogrammierung, Inbetriebnahme, Einrichtung, Funktionsprüfung des gesamten Produkts, Verbrennung, Ausgangskontrolle, Verpackung und Transport zum Kunden an.

Kundenspezifisches Design und Konstruktion:

Entwicklung elektronischer Geräte und Systeme, Erstellung von Zeichnungen und Vorschriften,
Herstellung mechanischer Teile für die Endmontage, einschließlich Schränke, Sichttafeln, Drucke, Etiketten und Verpackungen (in Blister-Verpackungen),
schlüsselfertige Produkte, die unter der Marke des Kunden (OEM) geliefert werden,
PCB Design und Produktion
Verarbeitung von Daten aus gelieferten Daten (Gerberdaten),
Entwicklung und Produktion von Prototypen, Funktionsmodellen und Mustern.
